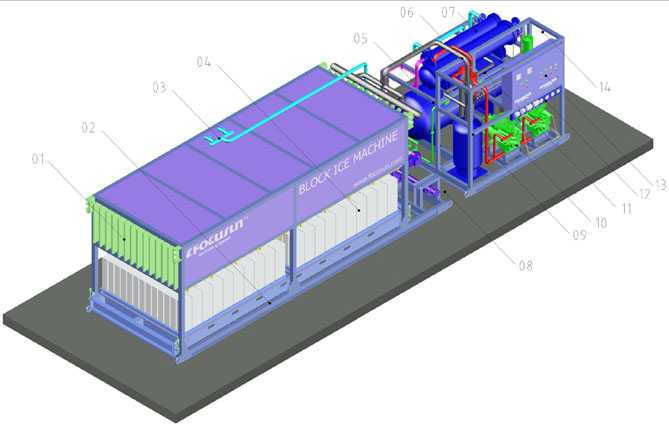

06 خزانة 05 كتلة الجليد 04 أنبوب زيادة المياه 03 لوح وضع الجليد 02 مبخر صفائح الألومنيوم 01
فاصل النفط كبير الفعالية11 ضاغط 10 فاصل الغاز – السائل 09 آلية رفع 08 مبخر البخار الجاف 07الأنبوب المكثف المبرد بالمياه
خزانة السائل14 صندوق التحكم الكهربائي 13 لوحة أجهزة القياس 12
تتخذ آلة صناعة كتل الجليد بشكل مباشر لفوكوسون التقنية المتقدمة في هذا القطاع فتصبح المياه في
البالوعة جليدا بعد ٥~٨ ساعات عن طريق التبادل الحراري المباشر بين المبرد والمياه.بعد ذلك يتحول تلقائيا إلى عملية إخراج الجليد. وتستخدم هذه الآلة الفريون الساخنة لإخراج الجليد، فيكون الإخراج سريعا. يتخذ مبخر صفائح الألومنيوم التقنية الخاصة مما يضمن أن الجليد المصنع يتفق مع المعايير الغذائية، فهذا يعني أن الجليد يقابل للتناول مباشرا. وبجانب إلى ذلك، الطريقة المتميز لتشكيل الآلة من الوحدات تجعل مساحتها أقل بكثير من آلة صناعة كتل الثلج التقليدية بالمياه المالحة، مما يوفر الطاقة البشرية والكهربائية.
نموذج | كمية إنتاج الجليد | المبرد | استهلاك الكهرباء | القوة المركبة | الوزن | حجم المظهر |
---|---|---|---|---|---|---|
-- | Ton/D | -- | Kw | Kw | كيلوغرام | mm |
FIB-05D | 0.5 | R22/R404A | 2.055 | 2.5 | 560 | 1500×800×1800 |
FIB-10D | 1.0 | R22/R404A | 4.850 | 6.0 | 960 | 1800×1200×2000 |
FIB-15D | 1.5 | R22/R404A | 6.940 | 8.5 | 1260 | 2800×1200×2000 |
FIB-20D | 2.0 | R22/R404A | 8.160 | 10.0 | 1460 | 2800×1400×2000 |
FIB-25D | 2.5 | R22/R404A | 9.510 | 12.0 | 1660 | 3200×1400×2000 |
FIB-30D | 3.0 | R22/R404A | 11.520 | 14.0 | 2180 | 3600×1400×2200 |
FIB-35D | 3.5 | R22/R404A | 14.850 | 18.0 | 2100 | 3600×1650×2000 |
FIB-50D | 5.0 | R22/R404A | 20.900 | 25.0 | وحدة الآلة:960 | L1400×W1000×H1250 |
المبخر:2860 | L4800×W1000×H2250 | |||||
برج التبري:670 | Ф1380×H2170 | |||||
FIB-100D | 10.0 | R22/R404A | 33.980 | 50.0 | وحدة الآلة:1680 | L1800×W1000×H1450 |
المبخر:2860×2 | L4800×W1000×H2250 | |||||
برج التبريد:670 | Ф2000×H2410 | |||||
FIB-150D | 15.0 | R22/R404A | 59.150 | 75.0 | وحدة الآلة:2160 | L2000×W1200×H1600 |
المبخر:2860×3 | L4800×W1000×H2250 | |||||
برج التبري:1120 | Ф2175×H2565 | |||||
FIB-200D | 20.0 | R22/R404A | 85.550 | 105.0 | وحدة الآلة:2896 | L2400×W1600×H1800 |
المبخر:2860×4 | L4800×W1000×H2250 | |||||
برج التبريد:1300 | Ф2650×H2645 | |||||
FIB-250D | 25.0 | R22/R404A | 94.050 | 120.0 | وحدة الآلة:3260 | L3200×W1800×H2200 |
المبخر:2860×5 | L4800×W1000×H2250 | |||||
برج التبري:1630 | Ф3050×H2780 | |||||
FIB-300D | 30.0 | R22/R404A | 113.550 | 150.0 | وحدة الآلة:3500 | L3000×W2000×H2200 |
المبخر:2860×6 | L4800×W1000×H2250 | |||||
برج التبريد:2730 | Ф3300×H2785 | |||||
الحالة القياسية ـــ تبلغ درجة الحرارة للمبة الجافة ٣٣ مئوية ولمدخل المياه ٢٠ مئوية |
